Maßgefertigte Gummifüße für Maschinen zur Stabilisierung von Industrieanlagen

01-10-2026


Wie die Lastverteilung, die Steifigkeit des Bodens und die Installationsdetails eine stabile Maschinenlagerung beeinflussen

Ein Maschinenfuß trägt mehr als nur sein statisches Gewicht. Er reagiert auch auf Unwucht des Motors, Hubbewegungen, Werkzeugaufprall und die Kräfte, die beim Beladen der Maschine durch den Bediener entstehen. Ist die Unterstützung zu weich, kann sich die Maschine bewegen. Ist sie zu steif, können Vibrationen direkt auf den Boden und nahegelegene Bauteile übertragen werden.

Maßgefertigte Maschinenfüße aus Gummi sind dann sinnvoll, wenn Standardfüße aus dem Katalog hinsichtlich Belastung, Schraubenmuster, verfügbarer Höhe oder Umgebungsbedingungen nicht ausreichen. Die Konstruktion muss Maschine und Boden als ein System betrachten. Form und Härte des Gummis sind dabei nur zwei Aspekte.

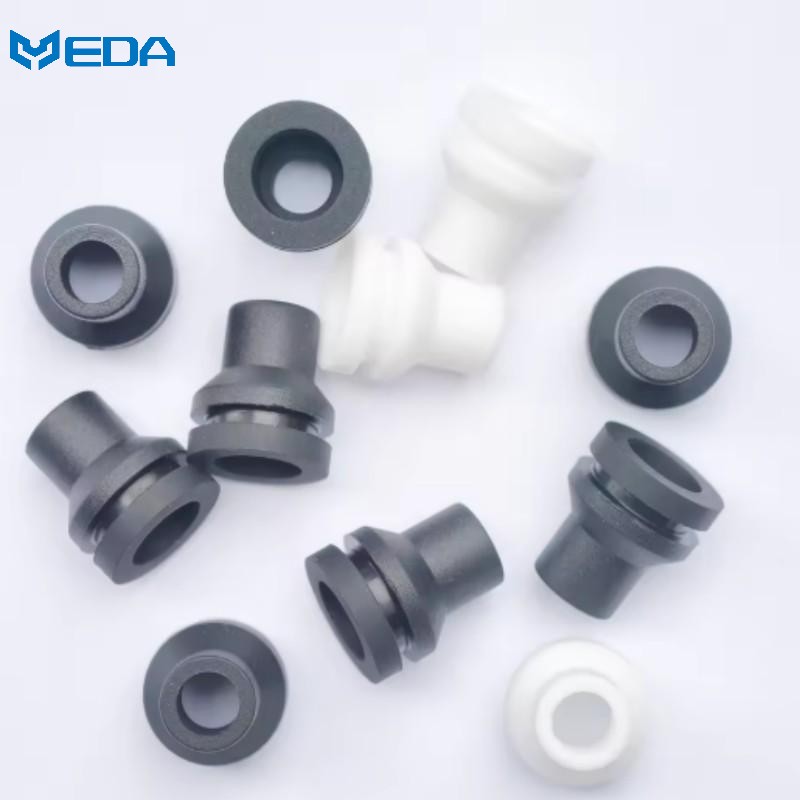

custom rubber machine feet


Betrachten Sie jeden Stützpunkt

Es ist nicht ratsam, das Gesamtgewicht der Maschine einfach durch die Länge in Fuß zu teilen. Komponenten wie Motoren, Schaltschränke oder Werkzeuge sind nicht nur relativ schwer, sondern verändern mit der Zeit auch häufiger ihre Position und damit den Schwerpunkt. Zudem kann es bei unterschiedlichen Lasten oder Drehzahlen vorkommen, dass eine Ecke der Maschine stärker belastet wird als die anderen.

Entscheidend für die Entscheidung sind lediglich die minimalen und maximalen Belastungswerte pro Befestigungspunkt. Jeder Gummifuß muss so belastet werden, dass das System nicht aus dem stabilen Betriebszustand gerät, d. h. an einem Punkt der Last-Verformungs-Kurve, der bereits kontrolliert oder getestet wurde (wahrscheinlich der lineare Bereich). Eine unzureichende Belastung kann dazu führen, dass der Fuß nicht richtig sitzt, während eine Überlastung schnell zum Ausfall eines Systemteils führen kann, indem das Spiel überschritten oder das Teil sogar gebrochen wird.

Die Stabilität und Steifigkeit von Industriemaschinen hängen im Allgemeinen maßgeblich von ihrer Montage und dem Grad ihrer Bodenhaftung ab. Ein zu geringer Abstand der Stützfüße kann dazu führen, dass die Maschine selbst bei voller Belastung aller Füße leicht wackelt (seitlich schwingt). Daher empfiehlt es sich, dass der Konstrukteur vor der endgültigen Auswahl der Gummiabmessungen die Maschinenhöhe, den Stützabstand und die Richtung der vorherrschenden Betriebskräfte berücksichtigt.

Nivellierung und Isolierung dienen unterschiedlichen Zwecken.

Gummifüße mit Nivellierfunktion bestehen aus einem verstellbaren Metallteil und einer weichen Basis aus gummiartigem Material. Ein zusätzlicher Versteller gleicht Unebenheiten im Untergrund aus und trägt zur Lastverteilung bei. Die Hauptfunktion des Gummis ist die Verbesserung der Bodenhaftung und die Dämpfung von Vibrationen. Wie stark der Gummi dämpft, hängt jedoch maßgeblich vom Material, der Belastung und der Anregungsfrequenz ab.

Die Effizienz von Schwingungsdämpfern hängt maßgeblich davon ab, dass ihre Eigenfrequenz deutlich unter der Anregungsfrequenz der schwingenden Maschine liegt. Es ist ein häufiger Fehler, Maschinenlager ausschließlich nach ihrer maximalen Belastung auszuwählen und dabei die Schwingungsstärke außer Acht zu lassen, die das Lager nicht nur aufnehmen, sondern auch durchlassen kann. Neben dem Normalbetrieb ist besonderes Augenmerk auf Anfahren, Abschalten und den Betrieb mit variabler Drehzahl zu legen.

Nur weil es sich um eine weiche Lagerung handelt, ist sie nicht automatisch besser. Es ist bekannt, dass übermäßige Verformungen von Lagerungen zu Störungen bei der Ausrichtung, Rohrverbindungen, Schutzvorrichtungen und präzisionsrelevanten Verfahren führen können. Bei ungleichmäßiger oder außermittiger Lastverteilung an der Maschine müssen die Lagergrößen oder -steifigkeiten an jeder Ecke der Maschine unterschiedlich gewählt werden, um die Betriebslage sicher zu halten.

Bodenbedingungen verändern das Ergebnis

Trelleborg bietet waagerechte Halterungen für freistehende Werkstattmaschinen an, die auf einer öl- und chemikalienbeständigen Gummibasis basieren und die Maschine ohne Befestigung am Boden halten. Dieses Produktbeispiel zeigt nur eine von vielen Konstruktionsalternativen. Das bedeutet jedoch keinesfalls, dass alle nicht verankerten Maschinen sicher oder stabil sind.

Die Anforderungen an die Maschinenbefestigung hängen von der Maschine, dem Standort und der Sicherheitsbewertung ab. Gummilager können als Positionier- und Isolationselemente dienen, sollten aber niemals als Verankerungen verwendet werden, wenn die Gefahr des Umkippens, seismische Belastungen, Stöße oder angeschlossene Anlagen eine feste Fixierung erfordern.

Wie der Betonmischer im öffentlichen Raum verankert wurde

Ein Fallbeispiel von Trelleborg betraf den selbstladenden Betonmischer Carmix One 4x4. Die vier Lager stützten den Dreizylinder-Perkins-Turbodieselmotor elastisch ab. Laut Hersteller reduzierten die Lager die Vibrationen und schützten die Maschine vor den Belastungen im harten Arbeitsalltag.

Fallstudien zeigen auch, warum die Vibrationsquelle wichtig ist. Die Motordrehzahl ist der Hauptfaktor, gefolgt von der Geschwindigkeit sowie gelegentlichen Stößen und Fahrzeugbewegungen, um die optimalen Lagertypen zu ermitteln. Die veröffentlichten Ergebnisse beziehen sich auf das jeweilige Fahrzeug und die jeweilige Lagerkonfiguration und stellen keine Aussage über die „bessere“ Lagerart dar.

Material und Hardware müssen gemeinsam geprüft werden.

Mineralölbeständiges NBR (Nitril-Butadien-Kautschuk) eignet sich für Maschinenteile, die beispielsweise Mineralölen ausgesetzt sind. EPDM hingegen reagiert kaum mit Wasser und kann beispielsweise in Bereichen mit Wasserkontakt oder als Reinigungsmittel eingesetzt werden. Naturkautschuk bietet in der Regel eine gute Flexibilität und ist daher gut geeignet, Maschinen von externen Vibrationen zu isolieren. Die genannten Kautschukarten weisen jedoch jeweils ihre Grenzen auf, und die konkrete Zusammensetzung bestimmt Eigenschaften wie Härte, Dämpfung, Alterungsbeständigkeit und Verhalten bei niedrigen Temperaturen. Metalleinsätze und -bolzen sind eine weitere häufige Fehlerquelle. Die Haftungsvorbereitung, die Geometrie der Einsätze, der Korrosionsschutz und die Kautschukabdeckung beeinflussen die Haltbarkeit. Ergebnisse von Labortests mit hoher Haftfestigkeit garantieren nicht, dass ein Bolzen beim Biegen, Hebeln oder unter wiederholter Überlastung am Fuß einer realen Maschine intakt bleibt.

Die Nivellierfüße aus Gummi sollten nach dem Nivellieren noch ausreichend Gewindeeingriff für die Justierung aufweisen. Ein langer, freiliegender Bolzen erhöht die Hebelwirkung beim Biegen. Die Verwendung von Sicherungselementen, die Größe des benötigten Schraubenschlüssels für den Zugang zu den verschiedenen Teilen und die Reihenfolge, in der die Maschine auf die Füße abgesenkt wird, müssen so früh wie möglich festgelegt werden.

Was gängige Tests zeigen können und was nicht

ASTM D575 misst die Eigenschaften von Gummi unter Druckbelastung und definierten Bedingungen. Es ermöglicht den Vergleich von Gummimischungen und liefert Daten zum Last-Verformungs-Verhalten. Eine Standardprobe umfasst jedoch nicht das Formprofil, den aufgeklebten Einsatz, den Bodenkontakt oder die dynamischen Kräfte eines kompletten Maschinenfußes.

ASTM D395 bewertet den Druckverformungsrest. Das Ergebnis ermöglicht den Vergleich der Tendenz von Werkstoffen, die Verformung nach einer bestimmten Kompressions- und Erholungsphase beizubehalten. Es erlaubt jedoch keine direkte Vorhersage der Einbauhöhe nach jahrelanger Einwirkung von statischer Last, Vibration, Ölkontakt und Temperaturwechseln.

ISO 10846 beschreibt die Labormessung der vibroakustischen Übertragungseigenschaften von elastischen Bauteilen. Die darin beschriebenen Methoden unterstützen den technischen Vergleich, jedoch bestimmen die Einbaubedingungen und die Maschinenstruktur weiterhin das Verhalten des fertigen Geräts.

Eine praktische Validierung des fertigen Teils

Beginnen Sie mit der Maßprüfung und Materialidentifizierung. Messen Sie die Fußhöhe, den Basisdurchmesser, die Position der Noppen und die kritische Gummidicke. Prüfen Sie, ob die Einlage freiliegt, ob die Verklebung intakt ist, ob Grate vorhanden sind und ob Oberflächenfehler vorliegen, die den Sitz beeinträchtigen könnten.

Bringen Sie die erwartete statische Last an und erfassen Sie die Durchbiegung an jedem Auflager. Fügen Sie eine begründete Überlast oder Prüflast hinzu und prüfen Sie anschließend auf Verbundbewegungen, Risse und bleibende Höhenänderungen. Bei Rutschgefahr testen Sie die Tragschicht auf dem tatsächlichen Bodenbelag unter Berücksichtigung repräsentativer Kontaminationskriterien.

Testen Sie die Anlage im gesamten Drehzahl- und Betriebsbereich. Messen Sie Bewegungen oder Vibrationen an Maschine und Boden, anstatt sich auf den Tastsinn zu verlassen. Führen Sie Tests beim Anfahren, Abschalten und bei ungewöhnlichen, aber plausiblen Werkstückbelastungen durch. Überprüfen Sie nach dem Test die Ausrichtung und die angeschlossenen Leitungen oder Kabel erneut.

Für Schwingungsdämpfer an Maschinenlagern sollten bei der Ermüdungsprüfung repräsentative Vorlasten, Verschiebungen und Frequenzen verwendet werden. Nach jeder Lastwechselprüfung sind die Last-Verformungs- und Haftungsprüfungen zu wiederholen. Die Akzeptanzgrenzen sind vor der Musterfreigabe festzulegen.

Für ein individuelles Design benötigte Informationen

Geben Sie die Maschinenmasse, den Schwerpunkt, die Anzahl und Position der Stützen, den Betriebsdrehzahlbereich sowie alle Stoß- oder Hubkräfte an. Ergänzen Sie die Angaben zum Bodenmaterial, zur verfügbaren Montagehöhe, zu den Bolzendetails, zum Nivellierbereich und ob eine Verankerung zulässig ist.

Führen Sie Öle, Kühlmittel, Reinigungsmittel sowie zulässige Witterungseinflüsse und Temperaturen auf. Definieren Sie zulässige Bewegungen, Durchbiegungen und übertragene Schwingungen. Diese Vorgaben machen die Stabilität von Industrieanlagen zu einer messbaren Anforderung und nicht zu einer bloßen Erwartung.

Zusammenarbeit mit Yida

Dalian Yida Precision Rubber Products Co., Ltd. entwickelt kundenspezifische Formgummiteile für Anlagen. Unsere Analyse von Industriegummifüßen umfasst Formgeometrie, Materialmischungen, Einlegearbeiten, kritische Abmessungen und einen Plan zur Mustervalidierung.

Wir empfehlen, maßgefertigte Maschinenfüße aus Gummi vor der Serienproduktion an repräsentativen Hardware-Komponenten zu testen. Sind Lastverteilung, Bodenbeschaffenheit und Betriebskräfte bekannt, kann Yida eine praxisorientierte Designdiskussion unterstützen, ohne dass ein Materialdatenblatt als Nachweis der Maschinenleistung herangezogen werden muss.
